Автоматический универсальный двухсторонний шипорезный станок модели FISHBONE, Италия

Станок данной серии предназначен для серийного производства как обычного паркета, так и для производства косоугольного паркета (французской елочки). Станина станка имеет две оси перемещения и легко переустраивается как на требуемую длину , так и на требуемый угол. Причем при производстве косоугольного паркета, за счет того что обработка двух торцов заготовки производиться одновременно достигается максимальная точность шипового соединения.

Минимальная длина                 300 мм

Максимальная длина         3000 мм (опционально обсуждается)

Минимальная ширина         80 мм (опционально обсуждается)

Максимальная ширина заготовки 250 мм (опционально обсуждается)

Толщина заготовки                 от 8 до 20 мм (опционально обсуждается)

Точность изготовления:

Параллельность                 макс. +- 0,03 мм.

Линия (уровень)                             макс. +- 0,05 мм/ м.линейных

Точность соединений (повторность)        макс. +- 0,03 мм.

Длина                                                                     +- 0,1 мм

Конструкция станка сделана с основанием из высокопрочной стабилизированной стали. Полезная рабочая ширина: макс. 3000 мм (раскрытие станка).

Максимальная длина косоугольных заготовок под 45°: 1200 мм, ширина 200 мм.

Центральный суппорт для больших и длинных  заготовок. Убирается вручную.

Стороны:

Модульные правая и левая стороны.  Каждая сторона держит колонны, которые поддерживают рабочие узлы, нижнюю транспортерную гусеничную цепь и верхние прижимные балки.

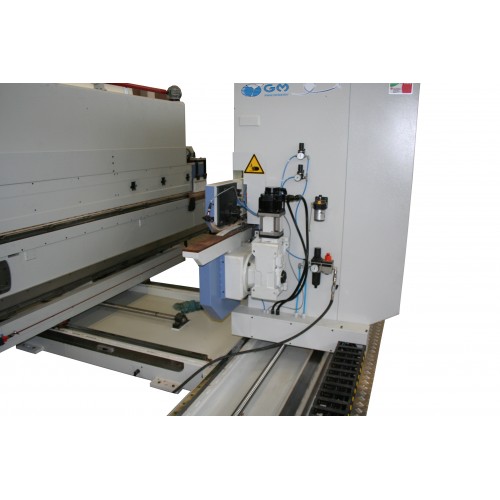

Правая подвижная сторона с электронным поперечным перемещением: перемещение по линейным направляющим с рециркуляцией прецизионных шариков посредством шарико-винтовой пары. Скорость 1400 мм/мин, двигатель с инвертором, управляемым в свою очередь ЧПУ.

Левая подвижная сторона с электронным продольным перемещением для косоугольных заготовок: перемещение по линейным направляющим с рециркуляцией прецизионных шариков посредством шарико-винтовой пары. Скорость 1400 мм/мин, двигатель с инвертором, управляемым в свою очередь ЧПУ.

Подающая группа:

Электронная система подачи без тягового вала состоит из двух независимых мотор-редукторов, приводимых в движение бесщеточным двигателем, управляемых ЧПУ для непрерывной регулировки скорости работы. Регулировка точности обработки с ЧПУ.

Каждая подающая цепь состоит каждая из 72 шт. прецизионных траков (шаг 90 мм) из обработанной и очищенной стали, которые соединены между собой срединными соединительными элементами на пылезащищенных и самосмазывающихся цилиндрических подшипниках.

Высокоточная гусеничная транспортерная цепь движется при помощи подшипников, двигающимся по закаленным стальным направляющим цилиндрического профиля.

Зубчатая передача подачи  Z = 12.

Система очистки и смазки посредством устройств с обдувом сжатым воздухом, расположенные внутри балок, несущих цепи, рядом с холостыми роликами. Ширина трака 60 мм.  18+18 специальных извлекаемых тяговых упоров (шаг 360 мм)

Верхние прижимные балки с приводными ремнями. Вертикальное ручное перемещение посредством винта, с механическим цифровым счетчиком. Ремни оказывают давление на заготовки посредством стальных прижимных подпружиненных колесиков, установленных на подвижном шатуне.

Электрооборудование в отдельном  электрошкафу (шкаф на всю линию), в комплекте с OMRON ПЛК c сенсорным дисплеем. Напряжение 400 В – 50 Гц (для иного напряжения понадобится электрический трансформатор – в поставу не входит, клиент должен сам о нем позаботиться). Пульт управления для управления открыванием/закрыванием подвижной стороны и импульсной подачей для настройки станка. Кабели для подключения станка к электрошкафу, 3 метра.

ИНВЕРТОР для управления скоростью вращения двигателей до 6000 об/мин; оснащенный индуктором и платой тормоза двигателя

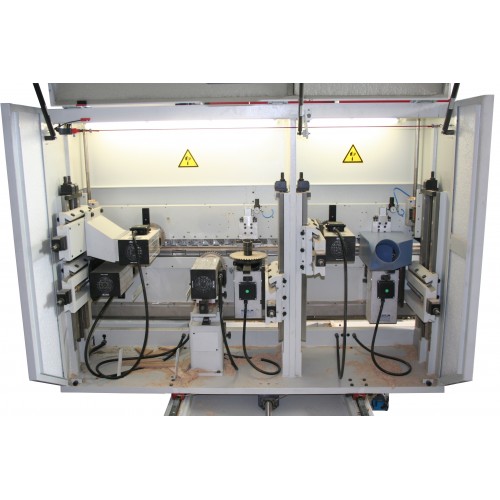

Рабочие узлы

ПОЗ. 1 – 1+1 Нижний горизонтальный узел мощностью 6 кВт  до 6000 об/1’. Вал Ø 40 мм, длина 66 мм, без шпонки. Горизонтально-вертикальное перемещение посредством винта с мелкой нарезкой, с ручным управлением посредством механического цифрового счетчика на каретке.

ПОЗ. 2 – 1+1 Верхний горизонтальный узел мощностью 6 кВт  до 6000 об/1’. Вал Ø 40 мм, длина 66 мм, без шпонки, подходит для установки инструмента с быстрой точной блокировкой с системой  Hydro. Горизонтально-вертикальное перемещение посредством винта с мелкой нарезкой, с ручным управлением посредством механического цифрового счетчика на каретке. Желоб под отрезки. Регулируемый наклон (от -90° до +45°) посредством бесконечного винта на ступице; управляется вручную.

 Аспирационный патрубок Ø 120 мм.

ПОЗ. 3 – 1+1 Нижний горизонтальный узел мощностью 6 кВт  до 6000 об/1’. Вал Ø 40 мм, длина 66 мм, без шпонки, подходит для установки инструмента с быстрой точной блокировкой с системой  Hydro. Горизонтально-вертикальное перемещение посредством винта с мелкой нарезкой, с ручным управлением посредством механического цифрового счетчика на каретке. Регулируемый наклон (от -90° до +45°) посредством бесконечного винта на ступице; управляется вручную.

Аспирационный патрубок Ø 120 мм.

ПОЗ. 4 – 1+1 Нижний горизонтальный узел мощностью 6 кВт  до 6000 об/1’. Вал Ø 40 мм, длина 66 мм, без шпонки, подходит для установки инструмента с быстрой точной блокировкой с системой  Hydro. Горизонтально-вертикальное перемещение посредством винта с мелкой нарезкой, с ручным управлением посредством механического цифрового счетчика на каретке. Регулируемый наклон (от -90° до +45°) посредством бесконечного винта на ступице; управляется вручную.

Аспирационный патрубок Ø 120 мм.

ЧИСЛОВОЕ УСТРОЙСТВО ПОЗИЦИОНИРОВАНИЯ - OMRON-:

Ввод данных через экран touch-screen

Высоко-яркий графический ЖК дисплей

Внесение в память рабочих программ

Вносимые в память параметры станка

Встроенный ПЛК: Итал., Англ. языки

СПИСОК КОНТРОЛИРУЕМЫХ ОСЕЙ:

№1 продольная ось– наклон заготовок

№1 поперечная ось – длина заготовок

№2 оси бесщеточных двигателей – контроль подачи независимых цепей

Программное обеспечение для обработки косоугольных заготовок.

• звукоизоляционные двери, установленные на самом станке, в комплекте с:

• стенки из листовой стали со звукоизоляционным материалом

• дверцы, открывающиеся снизу вверх (крылья чайки)

• защитное микро-реле на дверцах

• внутреннее неоновое освещение

• согласно нормативам CE

Производитель                          GM Machinery, Италия
