Двухсторонний шипорезный станок для производства паркета типа Шеврон, Италия

Станок модели Chevron TOP 23 является последней топовой разработкой производителя в области паркета и в первую очередь предназначен для производства косоугольного паркета типа "Шеврон"

Настройка станка на размер и угол очень проста и позволяет сохранить точность настройки и производства долгие годы

Благодаря ряду конструктивных особенностей он прост в управлении и очень точен в обработке.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ СТАНКА

СТАНИНА

Конструкция с двумя основаниями из обработанной и стабилизированной высокопрочной стали.

ПРАВАЯ И ЛЕВАЯ СТОРОНЫ

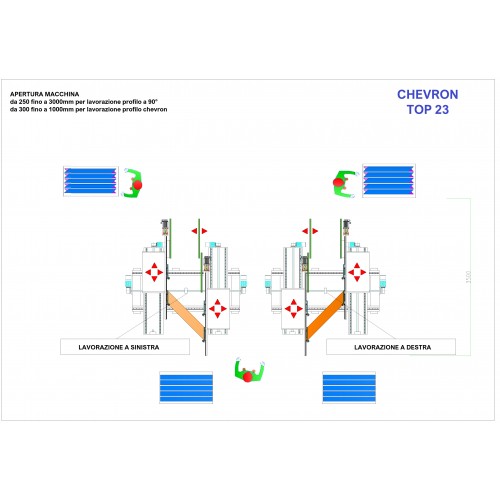

Раскрытие сторон до 3000 мм, с электронным позиционированием, в зависимости от длины пачки обрабатываемых заготовок.

УСТРОЙСТВА НА ВХОДЕ В СТАНОК

Направляющие, регулируемые горизонтально и поперечно вручную.

Накопитель для заготовок, для наклонно-ортогональной обработки, расположенный на входе в станок,

ручная регулировка для изменения размера заготовок

УСТРОЙСТВА ДНА ВЫХОДЕ ИЗ СТАНКА

1+1 узел с приводными ремнями для выталкивания заготовок на выходе.

СИСТЕМА ВЕРХНИХ ПРИЖИМОВ

Верхние башмаки для удержания заготовок на входе перед верхними прижимами.

Верхние прижимные лапки с резиновыми колесами, вертикальным перемещением на прецизионных шариковых направляющих

и системой прижима заготовок. Ручное вертикальное позиционирование с помощью шарико-винтовой передачи и механических

десятичных индикаторов/счетчиков.

ВЫПОЛНЯЕМАЯ РАБОТА:

Профиль мама-папа

Распил под 90° или косоугольный "Chevron"

РАЗМЕРЫ ЗАГОТОВОК ДЛЯ ПРОФИЛЯ ПОД 90°:

Длина: от 300 до 3000 мм

ширина: от 60 до 300 мм

толщина: от 8 до 22 мм

РАЗМЕРЫ ЗАГОТОВОК ДЛЯ КОСОУГОЛЬНОГО ПРОФИЛЯ:

Длина: от 300 до 1200 мм. (пятка - носок)

Ширина: от 60 до 300 мм.

Цикл с 3 заготовками шириной до 140 мм с углом под +/-30°

3 заготовки шириной от 140 до 150 мм с углом до */-45°

2 заготовки шириной от 150 до 200 мм с углом до +/-45°

1 заготовка от 200 до 300 с углом до +/-45° (с заготовками уже предварительно отторцованными)

Толщина: от 8 до 22 мм

Косоугольный: от -45° до +45°

ТИП ОБРАБАТЫВАЕМОГО МАТЕРИАЛА:

Паркет из массива, инженерный 2-3 слоя с фаской, острый угол, также окрашенный.

ПРОИЗВОДИТЕЛЬНОСТЬ:

24 шт./мин с одной скоростью подачи 28 м/мин.
