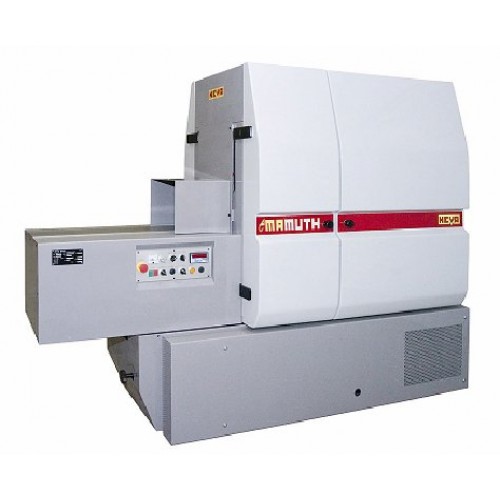

Рамный ламельный станок MAMUTH Plus.

Рамный ламельный станок MAMUTH Plus.

  • Доступность: На складе

Используется в производстве высококачественной ламели (пиленого шпона) для паркетных полов, многослойного щита, дверных элементов, оконных элементов, мебели, карандашных заготовок, заготовок для музыкальных инструментов и др.


Назначение.

Используется в производстве высококачественной ламели (пиленого шпона) для паркетных полов, многослойного щита, дверных элементов, оконных элементов, мебели, карандашных заготовок, заготовок для музыкальных инструментов и др.

Пильный станок MAMUTH  Plus  разработан для раскроя блоков массивной древесины на ламели (шпон) с минимальным количеством отходов при раскрое. MAMUTH - это очень тяжелая версия станка для производства ламелей (шпона).

Технические характеристики:

- мощность двигателя главного привода, кВт: 22;
- скорость подачи заготовки (в зависимости от вида древесины и размеров заготовки), м/мин: 0,2 - 2;
- ход пильной рамки, мм: 210;
- частота хода пильной рамки, 1/мин: 450;
- высота раскроя, мм: 350(до 250 мм - по заказу);
- ширина раскроя, мм: 220;
- минимальная длина материала, мм: 250;
- максимальная длина материала: не ограничивается;
- толщина пропила, мм: от 0,7;
- минимальная толщина ламели (планки), мм: 1,5;
- точность раскроя при высоте раскроя до 120 мм: ок. +/- 0,1 мм;
- точность раскроя при высоте раскроя свыше 120 мм: ок. +/- 0,2 мм;
- высота раскроя (регулируется бесступенчато): 45 - 250(350) мм;
- приводные вальцы, нижние/верхние, шт.: 12/4;
- диаметр нижнего вытяжного патрубка (воздуховода), мм: 200;
- диаметр верхнего вытяжного патрубка (воздуховода), мм: 120;
- скорость воздушного потока в каждом вытяжном патрубке (воздуховоде),м/с: 25;
- давление сжатого воздуха, бар (атмосфер): 6;
- объём сжатого воздуха, м.куб/ч: 2-10;
- мощность двигателя механизма открытия станка, кВт: 0,18;
- мощность двигателя системы "Plus", кВт: 0,18;
- вес станка, кг: 4 500.

Габаритные размеры станка:
- длина    3300 мм;
- ширина 1000 мм;
- высота 2300 мм.

Размеры заготовок на входе в станок должны иметь допуски:
- по высоте –  0,5мм;
- по ширине – 0,3 мм.
Допуски зависят от высоты дерева и длины пил.
Эффект банана:     max. +/- 2,0 мм/м.
Изгиб по длине: max. +/- 2,0 мм/м.
Изгиб по ширине: max. +/- 2,0 мм/см.
Угловые отклонения сечения детали (ромбовидность): max. +/- 2 град.

Стандартные характеристики.

Ламели высокой точности, поверхность под склеивание, допустимое отклонение ± 0,1 мм.
Система “Plus” смоделирована для быстрой настройки, установки и регулировки высоты пропила.
Автоматический подъем и опускание верхних подающих вальцов при помощи электродвигателя.
Движение подающих вальцов синхронизировано с движением вверх-вниз пильной рамки.
Прочная и надёжная чугунная каретка пильной рамки на линейных направляющих подшипниках.
Автоматическое открывание станка для безопасного и легкого снятия и установки пильной рамки.
Прочная литая конструкция станка из чугуна минимизирует вибрацию.
Модульный механизм подачи может отрегулировать центральную и боковую направляющую или канальную систему.
Регулируемый стружколоматель предотвращает скалывание на нижней поверхности древесины.
Система автоматической центральной смазки.
Система сжатого воздуха, которая расположена непосредственно за пильным полотном, очищает его и предотвращает нагрев.
Верхние и нижние приводные подающие вальцы.
Многоканальная система загрузки заготовок (для одновременной обработки нескольких заготовок).
Цифровой индикатор скорости подачи.
Исполнение по нормативам безопасности «СЕ».

В комплект поставки входит:

- система загрузки заготовок (один вид из трёх вариантов на выбор) – (1 комплект);
- пильная рамка со станком - (1 шт.);
- дополнительная пильная рамка - (1 шт.);
- монтажная рама с индикатором - (1 комплект);
- динамометрический ключ для натяжения пил в пильной рамке ОМК 350 - (1 шт.);
- набор инструментов - (1 набор);
- стеллитованные пильные полотна - (2 комплекта);
- распорки пил для необходимой толщины ламелей - (2 комплекта).

Опциональное оснащение.

1. Увеличение высоты распила станка до 350 мм.
2. Система обдува «Air jet» для высоты распила свыше 250 мм и распиловки сырой древесины.
3. Система охлаждения и очистки пил для распиловки сырой древесины и древесины с высоким содержанием смол.
4. Дополнительная система загрузки заготовок многоканальная(для одновременной обработки нескольких заготовок).
5. Дополнительная система загрузки заготовок с центральной линейкой (для одновременной обработки одной или двух заготовок).
6. Верхний и нижний строгальные модули на выходе станка.
7. Нижний строгальный калибровочный узел на входе станка.
8. Верхний строгальный калибровочный узел на входе станка.
9. Автоматический загрузчик заготовок.
Устройство предназначено для автоматичесой подачи заготовок в станок. Его работа управляется при помощи сенсерного устройства, а подача заготовок в станок осуществляется при помощи пневматики. Это устройство обеспечивает непрерывную подачу заготовок в станок. Заполнения магазина загрузочного устройства осуществляется вручную.


Производитель                       "NEVA – TST s.r.o.", Чехия
