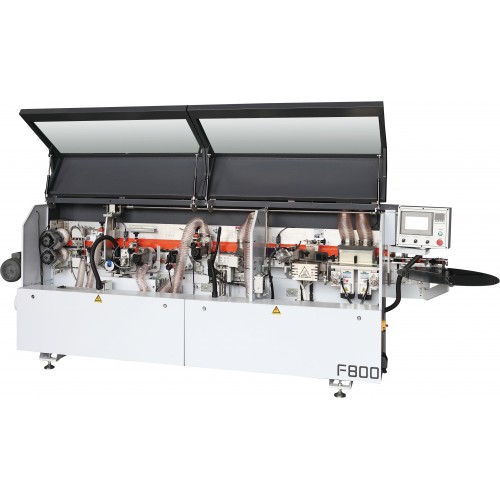

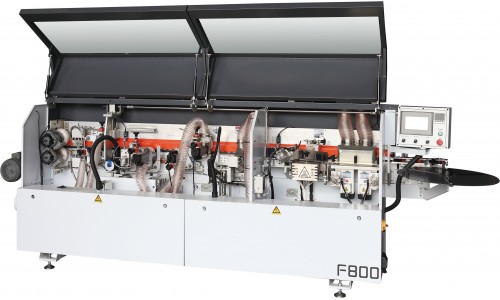

Автоматический кромкооблицовочный станок модели F800

Автоматический кромкооблицовочный станок.

Описание оборудования:

Автоматический станок F800  для оклейки деталей кромками отличается компактностью, автоматизацией, высокой эффективностью, точностью.

F800 широко используется на предприятиях по производству корпусной мебели.

Станок предназначен для оклеивания кромками из ПВХ, меламина, рулонного шпона и т.д., деталей из плитных материалов, таких как ДСП, МДФ и других.

Комплектация станка:

- узел предварительного фрезерования;

- узел оклейки;

- узел торцевой обрезки свесов спереди и сзади;

- узел фрезерования свесов сверху и снизу;

- узел обработки углов (раунд) c СЕРВОПРИВОДОМ для высокой точности обработки углов;

- радиусная (кромочная) цикля;

- клеевая цикля;

- узел нанесения очистительной жидкости;

- полировальный узел.

Общие технические характеристики:

- Общая мощность: 12 кВт;

- Размеры и вес: 3550 х 640 х 1316 мм, 830 кг.

- Скорость подачи: 9 м/мин;

- Толщина кромочного материала: 0,4-3,0 мм;

- Толщина детали: 10-50 мм;

- Мин длина детали: 150 мм;

- Мин ширина детали: 120 мм;

- Давление воздуха: 6-8 бар.

Комплектация:

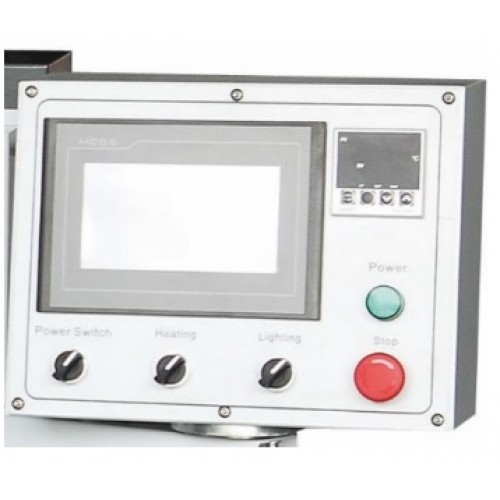

- Управление станком осуществляется с помощью ПЛК и 7-дюймового сенсорного экрана.

Основные функции: 7-дюймовый монитор, управление оборудованием, включая запуск, остановку,

выбор функций, настройку параметров, поиск неисправностей, диагностику системы и т.д.

Интерфейс на Русском языке.

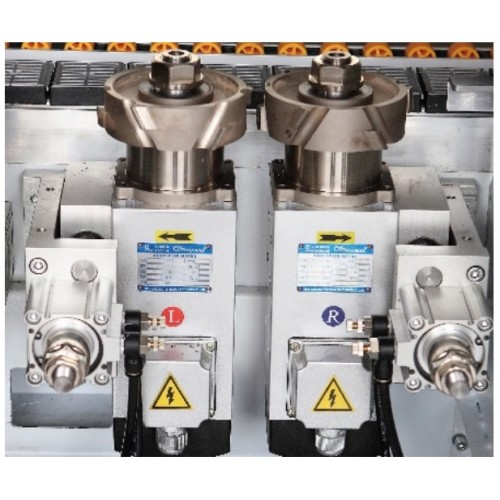

- Узел прифуговки (предварительная фрезеровка края плиты).

Две фрезы вращаются в противоположных направлениях, что предотвращает сколы.

2 шт. двигателей мощностью по 2,2 кВт каждый, 12000 об/мин.

2 шт. фрезы с алмазными зубьями, 100х30хH48х15 T-L/R.

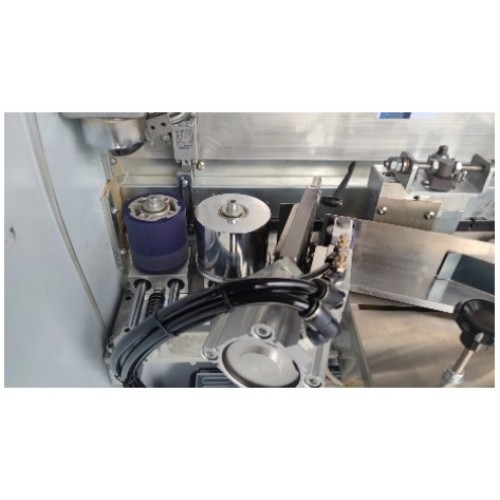

- Узел оклейки с нижним расположением клеевой ванны и пресс группа (1 ролик большого диаметра + 1 дополнительный ролик).

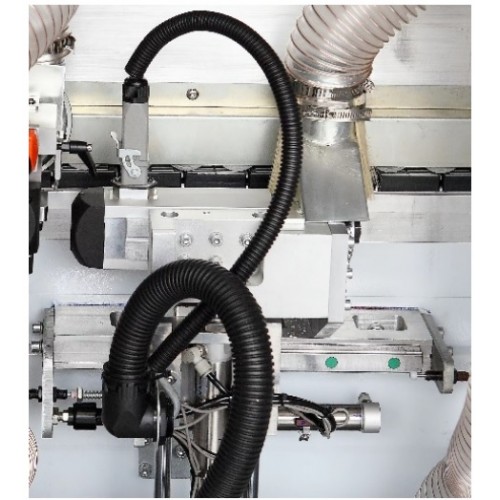

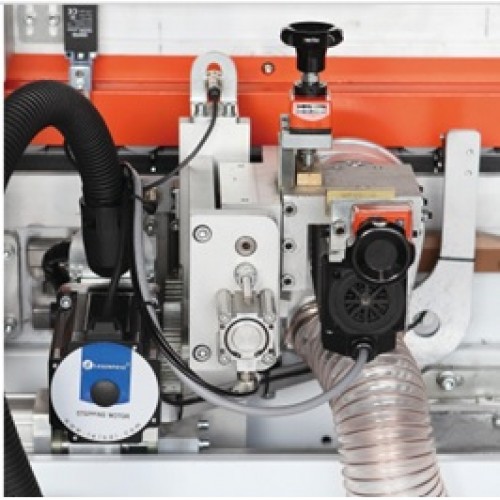

- Торцовочный агрегат.

Благодаря специальной конструкции (патент на изобретение) торцевая обрезка работает очень эффективно и точно.

Минимальная ширина обработки составляет 120 мм.

1 шт. двигатель 0,55 кВт, 12000 об/мин.

2 шт. дисковых пилы: 104х3.0/2.0х22х30Z.

- Узел фрезеровки свесов кромки сверху/снизу.

Запатентованная конструкция узла для фрезерования верхнего и нижнего свесов кромок,

обеспечивает превосходное качество обработки.

2 шт. фрезерных узла по 0,75 кВт каждый, 12000 об/мин.

2шт. фрезы 70х16 -H16х62/R2.

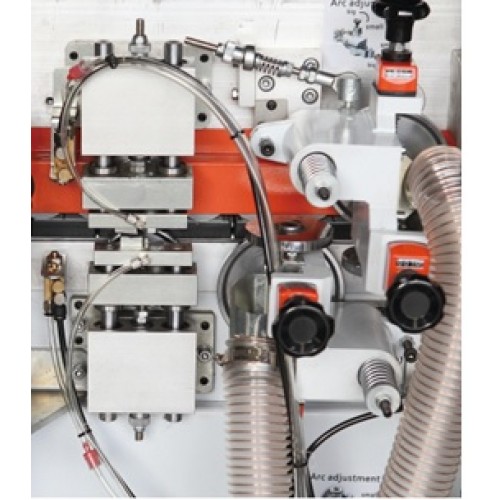

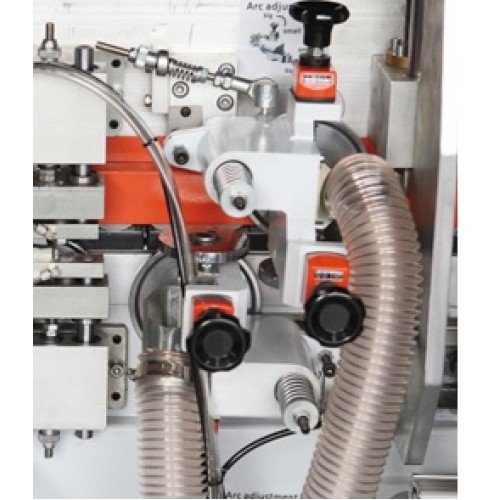

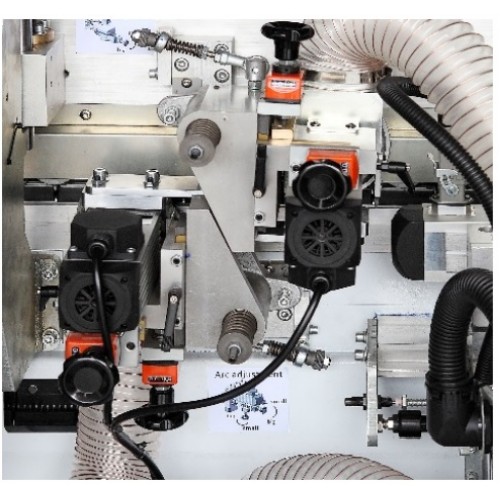

- Узел обработки углов (раунд) с СЕРВОПРИВОДОМ для высокой точности обработки углов.

1 шт. фрезерный узел 0,75 кВт, 12000 об/мин.

1 фреза 70х16 -H16х62/R2.

- Узел радиусной цикли.

Цикля для обработки кромок сверху и снизу после фрезеровки.

2 шт. ножа R=2 мм.

- Цикля клеевого шва (плоская цикля).

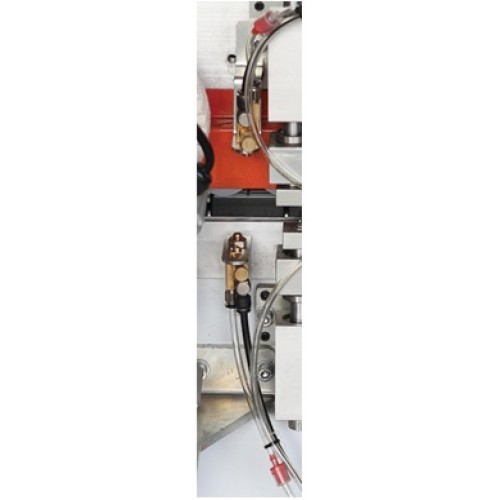

- Узел нанесения очистительной жидкости перед полировальным узлом.

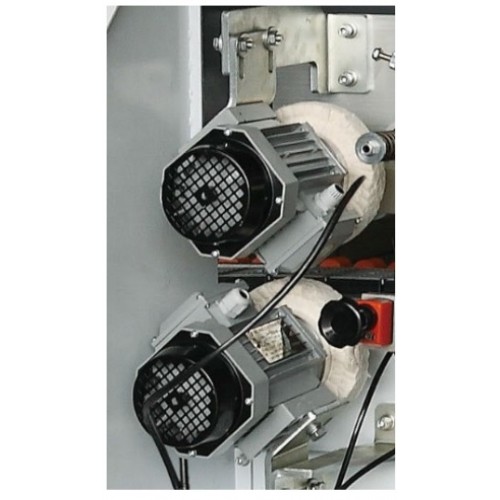

- Узел полировки.

Полировальный агрегат для полировки кромок после обработки, а также для дополнительной очистки деталей от нежелательного налета.

2 шт. электродвигателей мощностью 0,37 кВт каждый, 1380 об/мин.

Полировальные круги 2 шт. D150х50х20 мм.

Производитель Xinrong, КНР.

Станок в наличии на складе ООО "ЭСА", г. Минск.
