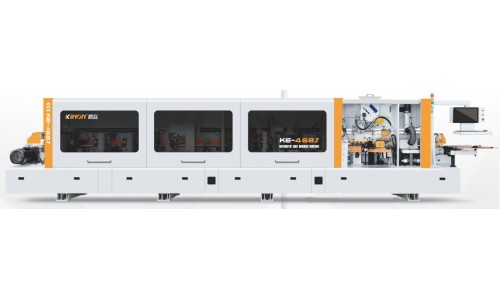

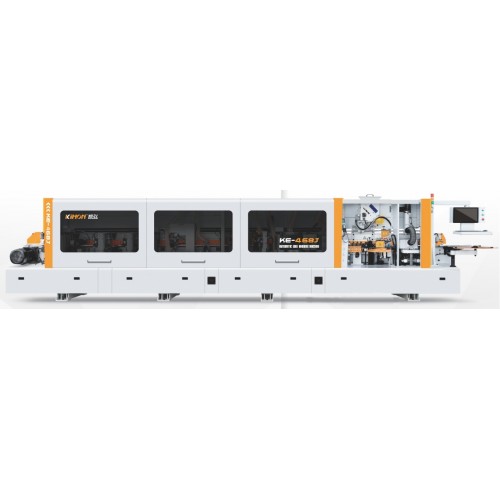

Автоматический кромкооблицовочный станок KIHON KE-468J

KIHON KE-468J.

Автоматический кромкооблицовочный станок.

Описание оборудования:

Автоматический кромкооблицовочный станок KIHON KE-468J со скоростью подачи 18-20-22 м/мин.

Эта модель станка имеет полный цикл обработки, обеспечивает стабильную работу, интеллектуальное управление,

большую производительность и высокую эффективность. Узел предварительной фрезеровки кромки плиты (прифуговка),

торцовочный узел с двумя независимыми двигателями, узел обработки углов придают конечной продукции прекрасный внешний вид.

Станок можно использовать для массового производства высококачественных деталей. Станок можно использовать в различных

температурных условиях благодаря стабильности производства, техническому обслуживанию, долговечности и другим характеристикам.

Комплектация станка:

- нанесение разделительной жидкости.

- узел предварительной фрезеровки плиты (прифуговка).

- верхняя клеевая ванна с предплавителем.

- торцовочный узел передних и задних свесов.

- узел черновой фрезеровки кромок сверху/снизу.

- узел чистовой фрезеровки кромок сверху/снизу.

- узел обработки углов (раундер).

- радиусная цикля, плоская цикля.

- нанесение очищающей жидкости.

- полировка.

Применение:

Станок предназначен для оклейки кромками ПВХ, меламин, шпон и т.д. деталей из плитных материалов, таких как ДСП,

МДФ и других.

В станке можно использовать как ПУР, так и ЕВА клеи в соответствии с температурным режимом и скоростью подачи.

Оборудование работает стабильно, надежно и долговечно, имеет умеренную цену, особенно подходит для крупных и

средних мебельных фабрик, корпусных мастерских и других производителей корпусной мебели.

Станок характеризуется автоматизацией, высокой эффективностью, высокой точностью и качеством и широко

используется производителями корпусной мебели.

Общие технические характеристики:

- Общая мощность: 25,5 кВт.

- Габаритные размеры и вес: 7000х900х1600 мм, 1800 кг.

- Скорость подачи: 18-20-22 м/мин.

- Толщина кромочного материала: 0,4-3,0 мм.

- Толщина детали: 9-60 мм.

- Минимальная длина детали: 120 мм.

- Минимальная ширина детали: 50 мм.

- Давление в пневмосистеме: 7-8 бар.

Комплектация:

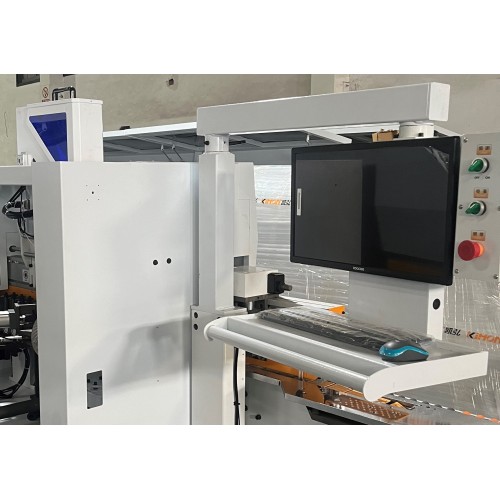

- Основные функции: монитор 19,5“, запуск и остановка оборудования, выбор функции, настройка параметров,

предупреждение и другие функции. Русский язык.

Управление станком на основе персонального компьютера с монитором 19,5“ дюйма.

- Узел нанесения разделительной жидкости: Узел распыляет разделительное средство на деталь перед ее фрезеровкой

(прифуговкой) так, чтобы на верхней и нижней сторонах детали образовывался изолирующий слой.

Таким образом предотвращается возможное налипание клея к поверхности детали.

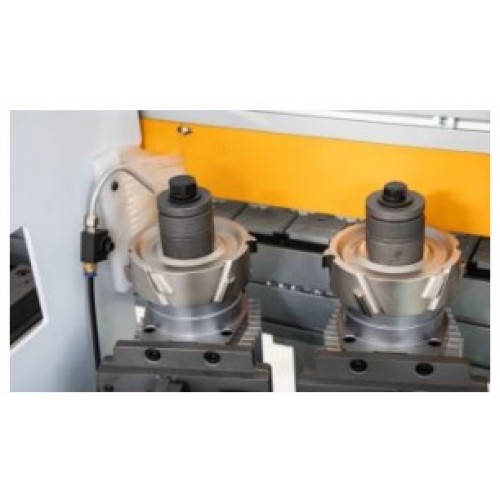

- Узел предварительной фрезеровки плиты (прифуговка): После предварительной фрезеровки (прифуговки) на деталях

устраняются дефекты (сколы, ступеньки и т.д.). Наклеенная кромка держится лучше, клеевой шов меньше и менее заметен.

2 шт. мотора по 2,2 кВт каждый, 9000 об/мин.

2 шт. фрезы с алмазным зубом, 125х30хH35 мм, Z3+3.

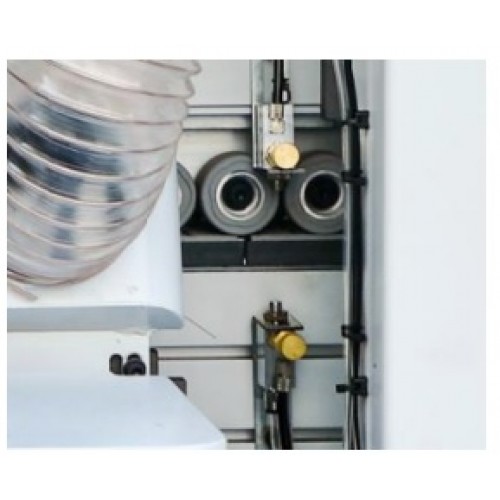

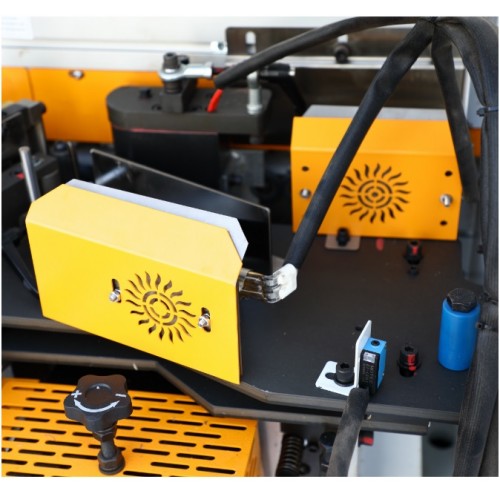

- Устройство предварительного нагрева кромки заготовок и кромочного материала перед роликом клеенанесения:

установлено 2 шт. лампы нагрева (1 шт. на заготовки + 1 шт. на кромочный материал).

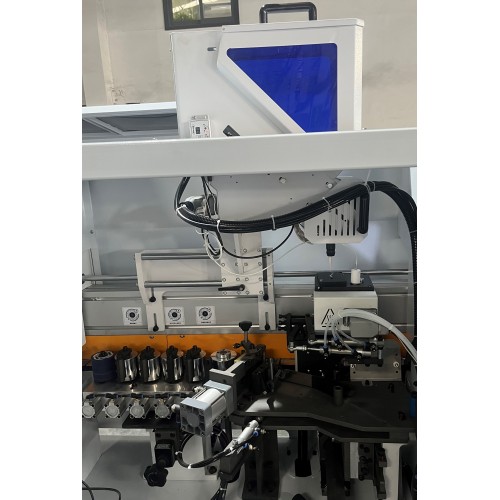

- Верхний клеевой узел с предплавителем: обеспечивает быстрое расплавление клея, быстрый нагрев,

хороший эффект оклейки кромок. Клеевой шов незаметен. Клеевой узел можно использовать как для ПУР, так и ЕВА клеев.

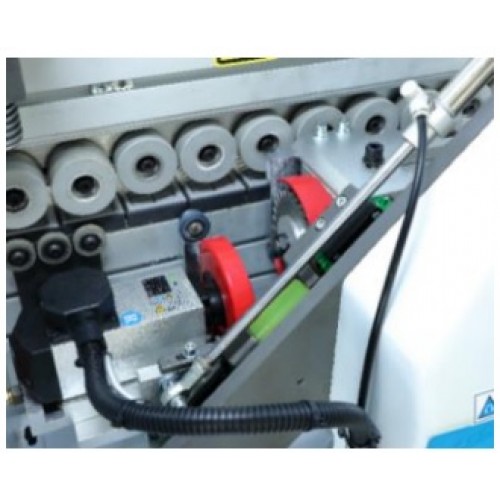

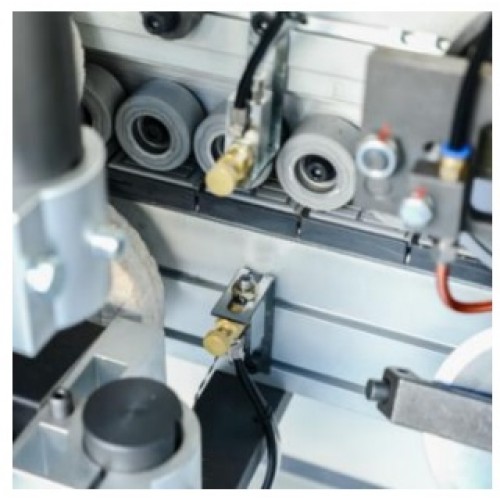

- Прижимная группа с 6 шт. прижимными роликами: Многоточечный контакт и хороший прижим обеспечивают прочную

приклейку кромочного материала к деталям.

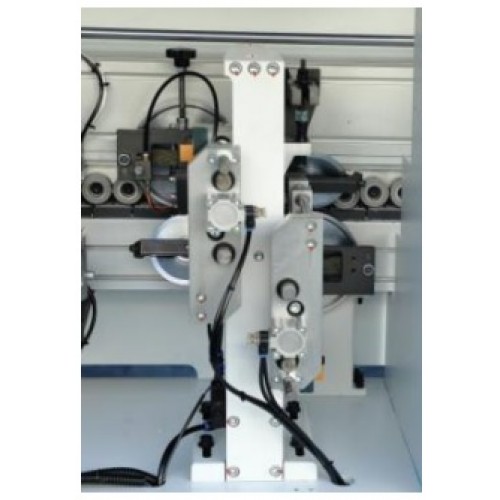

- Торцовочный узел: Торцовочный узел для обработки передних и задних свесов кромок на деталях имеет два независимых

двигателя поворотные на угол 0-10 градусов с двумя пилами.

2 шт. двигателя по 0,37 кВт каждый, 12000 об/мин.

2 шт. Торцовочные пилы D104 мм, d22мм, Z30.

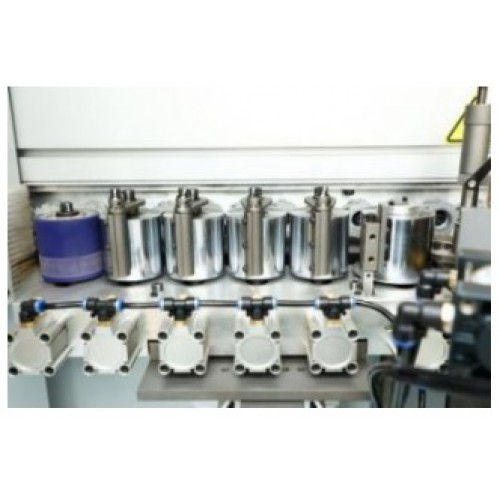

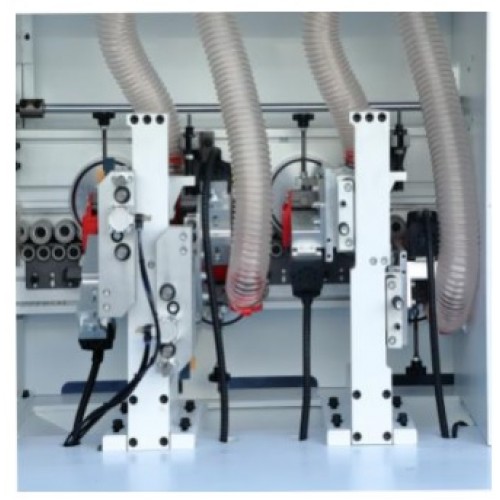

- Фрезерная группа (продольно-фрезерные узлы):

Черновой и чистовой фрезерные узлы для фрезерования верхних и нижних свесов кромки обеспечивают превосходное качество обработки.

Черновой фрезерный узел: 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин. 2 шт. фрезы 56х16хh14, Z4.

Чистовой фрезерный узел: 2 шт. двигателя по 0,75 кВт каждый, 12000 об/мин. 2 шт. фрезы 69х16хh16, Z6, R=2 мм.

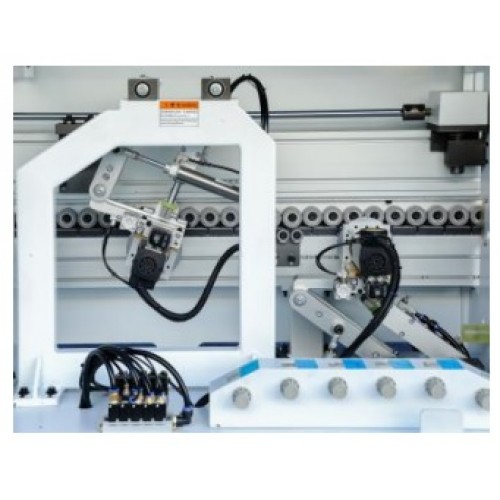

- Узел обработки/закругления углов (раундер): Узел обработки углов (раундер) с 2 шт. двигателями обрабатывает стыки кромок на углах

для придания деталям более привлекательного вида.

2 шт. двигателя по 0,37 кВт, каждый, 12000 об/мин.

2 шт. фрезы 68x16xh16, Z6, R=2 мм.

- Радиусная цикля: Радиусная цикля для обработки кромок сверху и снизу после фрезерования.

Радиусная цикля обеспечивает гладкую поверхность кромок и привлекательный внешний вид. 2 шт. ножа R=2 мм.

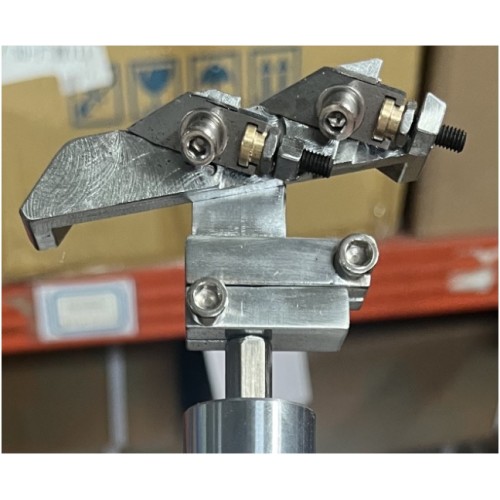

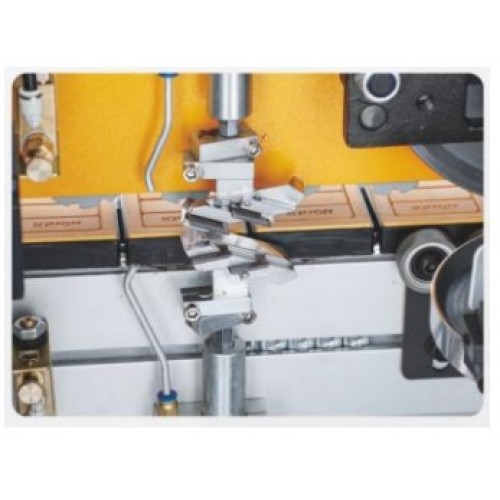

- Плоская цикля с двойным ножом (патент): Плоская цикля с двойным ножом для высококачественной обработки зоны клеевого шва.

Конструкция цикли обеспечивает гарантированную качественную обработку.

- Узел нанесения очистительного средства: Узел нанесения очистительного средства наносит очиститель на верхнюю и нижнюю поверхность

деталей для очистки от возможных загрязнений.

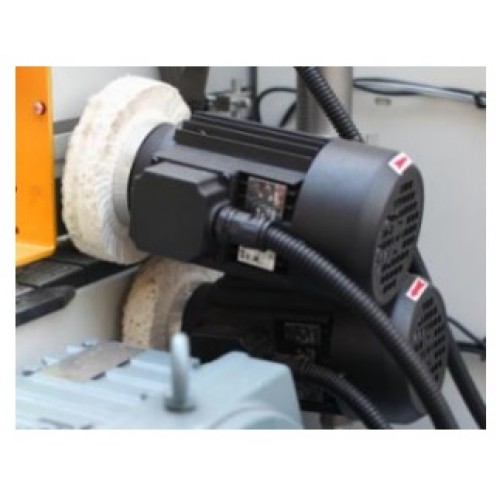

- Узел полировки: Узел полировки для полирования кромок после обработки циклей, а также для дополнительной очистки деталей от нежелательных загрязнений.

2 шт. двигателя по 0,37 кВт каждый, 1500 об/мин.

2шт. полировальных круга 150х50х20 мм.

Производитель KIHON, КНР.

Станок в наличии на складе ООО "ЭСА", г. Минск.
