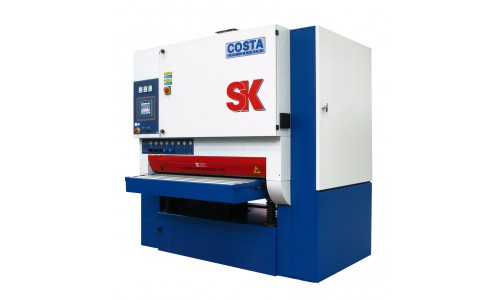

Шлифовальный станок Costa Levigatrici SK5–XCT 1350 с 3 рабочими группами.
Станок Costa Levigatrici SK5–XCT 1350 предназначен для шлифования любых плитных или древесных материалов.
Шлифовальный станок Costa Levigatrici SK5–XCT 1350 с 3 рабочими группами.
Станок Costa Levigatrici SK5–XCT 1350 предназначен для шлифования любых плитных или древесных материалов.
Технические характеристики:
- Полезная рабочая ширина: 1350 мм.
- Длина продольной шлифовальной ленты: 2620 мм.
- Ширина продольных шлифовальных лент для получения максимальной рабочей ширины: ширина + 30 мм.
- Продольные шлифовальные ленты устанавливаются с левой стороны.
- Система осцилляции шлифовальной ленты с электронным фотоэлементом; имеет специальные защитные микровыключатели для остановки станка в случае разрыва или соскальзывания ленты (по одному фотоэлементу на каждую рабочую группу).
- Стандартная рабочая толщина обрабатываемого материала: 3-150 мм.
- Расстояние подающего стола от уровня пола: 920 мм (постоянное).
- Подъем структуры, несущей рабочие узлы, при помощи мотор-редуктора.
- Защита от подачи заготовок с толщиной, превышающей допустимую толщину – обрезиненный ролик подключен к микровыключателям: при подаче слишком толстых заготовок срабатывает аварийная сигнализация.
Станина станка:
- Высокопрочная стальная несущая конструкция. Двигатели рабочих узлов расположены внутри рамы в защищенном положении. Подающий стол расположен на постоянном расстоянии от уровня пола.
- Трансмиссия от главных двигателей к рабочим узлам осуществляется через V¬-ремни и шкивы, дисковые тормоза на каждом рабочем узле - для аварийной остановки.
Прижимные группы:
-Прижимные группы для удержания заготовок на подающей ленте расположены спереди и сзади рабочих групп; независимая регулировка давления для каждой группы.
Система подачи:
- Высокопрочный стальной подающий стол, с тонко отшлифованной поверхностью во избежание износа внутренней стороны подающей ленты.
- Обрезиненная подающая лента; многоуровневый внутренний каркас, конструкция замкнутого профиля без стыков/швов.
- Подающая группа с управляемым инвертором мотор-редуктором для регулировки скорости.
- Бесступенчато регулируемая скорость подачи 3-15 м/мин.
- Вакуумное устройство, с перфорированным столом и лентой, с мощным электровентилятором; с бесшумной выгрузкой согласно нормативам СЕ – 3 кВт. Используется для лучшего удержания коротких или скользких заготовок на ленте.
Первый рабочий узел:
- DPC – 32C32 – электронная плата для интегрированного управления утюжками с цифровым управлением давления прижима – координирует функции управления каждого исполнительного механизма прижима и определяет время срабатывания и прекращения работы прижима на заготовки.
- DB – перегородка для определения размера и положения заготовки на подающей ленте.
- XI – поперечная шлифовальная группа, расположенная внутри рамы, со шлифовальной лентой 120 х 5100 мм и ламинарной лентой на 120 х 4540 мм, работающих на одинаковых скоростях.
- САX – Контактный исполнительный механизм с цифровым управлением давлением и временем его включения и выключения.
- Управляемый инвертором двигатель для бесступенчатой регулировки скорости снятия материала мощностью 11 кВт.
- Скорость съема материала шлифовальной лентой 3-16 м/с.
- Стандартные осциллирующие обдувы для очистки поперечной шлифовальной ленты, в комплекте с пылезащитным кожухом.
Второй рабочий узел:
- С20 – рабочий узел с валом O200 мм – оснащен устройством натяжения шлифовальной ленты + электронная осцилляция, аспирационные патрубки, защитные устройства, включая эксцентриковый механизм для компенсации разницы в толщине абразивной ленты.
- Обрезиненный вал (40 шор) с винтовыми пазами для охлаждения.
- Пневматическая настройка зернистости - для настройки рабочей высоты вала по отношению к толщине шлифовальной ленты при помощи поворотной ручки на 4 предустановленных положений. Аварийное положение с быстрым отключением вала в случае аварийной остановки.
- Управляемый инвертором двигатель для бесступенчатой регулировки скорости снятия материала мощностью 11 кВт.
– Стандартные осциллирующие обдувы для очистки шлифовальной ленты, с пылезащитным кожухом.
Третий рабочий узел:
- СА – Контактный исполнительный механизм с цифровым управлением давления и согласованием по времени активации и выключения.
- SF2.5 – суперфинишная группа: ламинарная лента скользит по шлифовальной ленте 2620 мм; непрерывная изменение зоны контакта ламинарной ленты на шлифовальной дает более высокого качества шлифовку и более длительный срок службы шлифовальной ленты.
- Управляемый инвертором двигатель для бесступенчатой регулировки скорости снятия материала мощностью 11 кВт.
– Стандартные осциллирующие обдувы для очистки шлифовальной ленты, с пылезащитным кожухом.
Дополнительные узлы:
- S18 – Наружный щеточный узел диаметром 180 мм.
- Щетки Scotch-Brite.
- Двигатель с одной скоростью вращения, мощность 1,5 кВт.
Панель управления:
- ПЛК – Vision – Компьютеризированная система программирования станка, с визуализацией различных настроек на цветном мониторе touch-screen. Возможность сохранять в памяти до 250 цельных рабочих программ.
Производитель Costa Levigatrici, Италия.
