Станок для постформинга Turanlar T-PF 590

Станок для постформинга Turanlar T-PF 590.

НАЗНАЧЕНИЕ:

Станок предназначен для приклеивания пластика, ламината на плитные материалы (ДСП, МДФ) методом постформинга.

Модель T-PF 590, легендарная машина промышленного класса отличается высокой надёжностью и производительностью при разумной стоимости.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станок для постформинга T-PF 590 подходит для выполнения самых разнообразных требований.

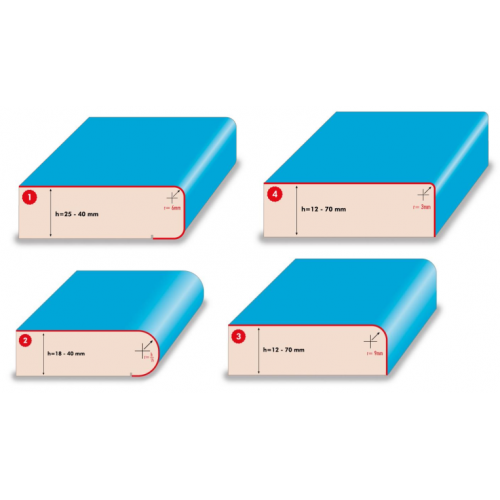

Позволяет производить постформинг пластиком самых различных профилей кромок панелей, с минимальными радиусами 3 мм.

АВТОМАТИЧЕСКИЙ КОНВЕЙЕР:

C плавно-регулируемой скоростью подачи от 0 до 18 м/мин.

ФРЕЗЕРНЫЙ УЗЕЛ:

Необходим для подготовки четверти под загиб пластика на 180 градусов.

Двигатель 1,5 кВт, 12000 об/мин.

УЗЕЛ ПРЕДВАРИТЕЛЬНОЙ ПОДРЕЗКИ ЛИШНЕГО ПЛАСТИКА В РАЗМЕР:

Двигатель 0,37 кВт, 12000 об/мин.

РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ:

Скорость подачи 0-18 м/мин.

УЗЕЛ КЛЕЕНАНЕСЕНИЯ:

Клей ПВА, наносится на кромки заготовок при помощи 3-х клеенаносящих пистолетов.

Объём бака для ПВА – 20 литров.

ИНФРАКРАСНЫЕ ЛАМПЫ:

Коротковолновая лампа используется для сушки нанесенного клея ПВА (1 штука мощностью 1000 Вт, 220 В).

Коротковолновые инфракрасные лампы с позолоченными контактами размягчают ламинат (4 штуки, мощностью 4800 Вт каждая, 380 В),

позволяя ему легче гнуться. Лампы мгновенно нагреваются и остывают исключительно при нахождении панели в зоне нагрева.

Настоятельно рекомендуется мгновенно очищать поверхность ламп медицинским спиртом при попадании на нее частиц пыли или иных материалов.

РОЛИКОВАЯ ГРУППА:

После прогрева и смягчения ламината лампами нагрева роликовая группа прикатывает его по профилю панели посредством силиконовых роликов.

Роликовая группа дает преимущество для оператора, позволяя одновременно обкатывать три разных профиля без дополнительных перенастроек.

Станок позволяет прикатывать все профили постформинга, три из них предустановлены на фабрике, для всех остальных профилей клиенты могут

осуществить настройку самостоятельно. Установка силиконовых роликов под разные профили не требует много опыта, и может легко быть

осуществлено позиционированием оных (объяснения в инструкции по эксплуатации) методом вверх-вниз, влево-вправо до тех пор,

пока требуемое значение не будет достигнуто.

УЗЕЛ ОХЛАЖДЕНИЯ:

Ролики узла охлаждения сделаны из металла, охлаждают приклеенный пластик холодным и твердым для удобства и легкости последующего фрезерования.

УЗЕЛ ФРЕЗЕРОВАНИЯ КРОМКИ:

С частотой оборотов мотора фрезерной группы 12 000 об/мин и мощностью двигателя 0,37 кВт.

Производит чистовое фрезерование свесов ламината, гарантируя финишную поверхность превосходного качества.

(При постформинге на 90 градусов).

ПАЗОВАЛЬНЫЙ УЗЕЛ:

Особенно нужен для производства кухонных столешниц. Делает каплесборные пазы для эффективной изоляции влаги и препятствия попадания капель глубоко в корпус столешницы. Требуется герметизация силиконом.

Двигатель 0,55 кВт, 12000 об/мин.

ПОЛИРОВАЛЬНЫЙ УЗЕЛ:

Полировальный узел используется для полировки поверхности панели. Обеспечивает гораздо более ровную и гладкую поверхность.

Двигатель 0,18 кВт.

МОДУЛЬ ЗАЛИВКИ КАПЕЛЬНОГО ПАЗА (ОПЦИЯ).

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Толщина приклеиваемого ламинированного покрытия, мм                  0,4 - 1

(может изменяться в зависимости от профиля заготовки)

- Толщина обрабатываемой детали, мм                                                           До 80

(может изменяться в зависимости от профиля заготовки)

- Скорость подачи заготовок, м/мин                                                              0 – 18

- Рабочая высота подачи деталей, мм                                                              910

- Габаритные размеры станка, мм ДхШхВ                                                      7360х1060х1770

- Параметры двигателя фрезерования панели, кВт, об/мин                      1,5/12000

- Параметры двигателя узла подрезки пластика, кВт, об/мин                   0,37/12000

- Инфракрасные лампы, мощность:

  - для сушки ПВА                                                                                                     1 шт х 1 кВт

  - для размягчения пластика                                                                              4 шт х 4,8 кВт

- Параметры двигателя узла фрезерования кромки, кВт, об/мин      0,37 / 12000

- Параметры двигателя фрезерного узла для пазования, кВт, об/мин    0,55 / 2800

- Диаметр пазовальной фрезы, мм                                                             150 / 30

- Толщина пазовальной фрезы, мм                                                              3,2

- Эл. мощность двигателя полировального узла, кВт                              0,18

- Общая эл. мощность станка, кВт                                                                      34

- Напряжение, В                                                                                                      400

- Частота тока, Гц                                                                                              50

- Номинальный ток, А                                                                                      70

- Расход воздуха, л/мин                                                                                     100

- Требуемое давление воздуха, бар                                                             6

- Диаметр вытяжного отверстия, мм                                                                150

- Вес, кг                                                                                                                     4350

Производитель AAC MAKINA (TURANLAR MAKINA FABRIKA), Турция.
