DPM ED AV

DPM ED AV

  • Доступность: На складе

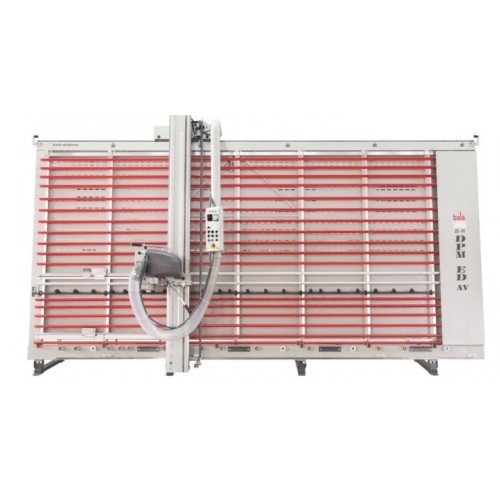

BALA DPM ED AV.

Вертикальный форматно-раскроечный станок.


НАЗНАЧЕНИЕ:

Станок предназначен для раскроя облицованных шпоном ДСП и МДФ, облицованной меламином ДСП,

пластика, акрила, щитов из массива древесины, полимеров, ПВХ, OSB, комбинированных материалов и т.д.

Станок оснащен подрезной пилой для исключения сколов на нижней части облицованных панелей.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, корпусной мебели, а также торговые точки,

оказывающие услуги распила материалов.

Выдвижная конструкция подрезной пилы позволяет быстро, точно и без сколов раскраивать облицованные плитные материалы

и заметно облегчает работу оператора, при необходимости пила может быть отключена. Станок оборудован автоматической

рамой для отвода направляющих от пропила, аспирационным патрубком и роликами для облегчения подачи материала,

что позволяет увеличить производительность оборудования.

Вертикальная компоновка дает возможность выдерживать точную геометрию пропила, благодаря перемещению пильного узла

вместо перемещения заготовки.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Раскрой древесных материалов на мебельных и деревообрабатывающих, а также домостроительных предприятий,

например распиловка облицованного и необлицованного МДФ, ДСтП, столярного щита, фанеры, тамбурата, плит OSB и т.п.

Рекламное производство- станки активно применяются для раскроя полимерных листовых материалов больших форматов.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ.

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя.

Рабочий стол станка позволяет раскраивать листы размером 4100 х 2220 мм (2100 мм – с подрезной пилой).

Опционально: возможно изготовление станка с длиной распила до 6 м.


ОСНОВНАЯ И ПОДРЕЗНАЯ ПИЛЫ.

Обеспечивают качественный рез ламинированных плит.

Конструкция пильного узла позволяет отключать и выводить

подрезную пилу из зоны обработки если это необходимо.


ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ.

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза

(соответствует европейскому стандарту DIN 875/1).


УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ.

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

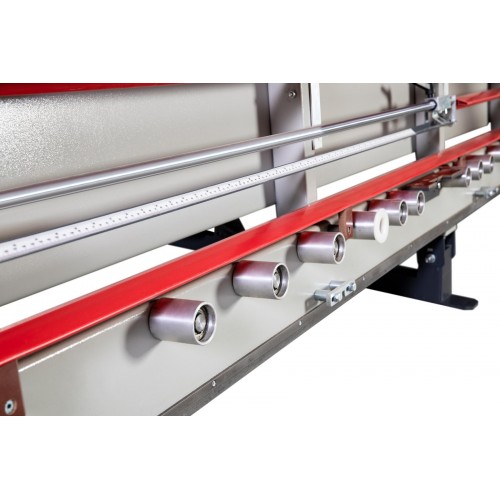

ЗАКАТНЫЕ РОЛИКИ.

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части

станка. Они же служат опорной базирующей поверхностью.


ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ.

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность

станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

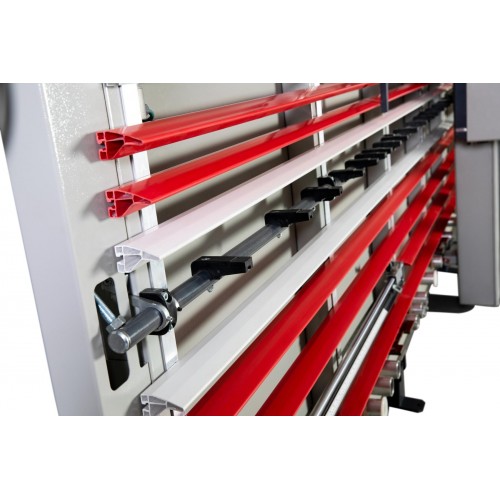

ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ.

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для

предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.


УСТАНОВКА РАЗМЕРОВ ПО ГОРИЗОНТАЛЬНОЙ И ВЕРТИКАЛЬНОЙ ШКАЛАМ.

Размеры по горизонтали и вертикали устанавливаются вручную при помощи нанесенных размерных шкал.

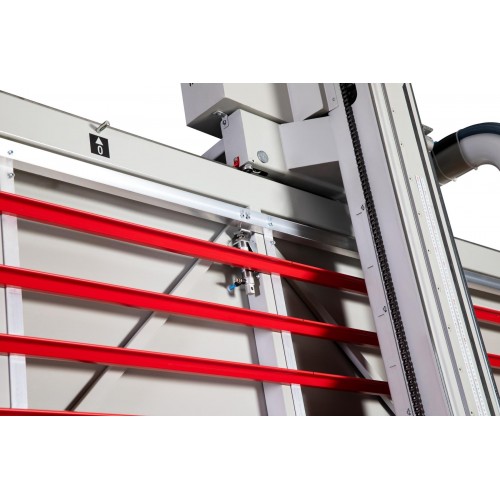

СИСТЕМА РУЧНОЙ (МЕХАНИЧЕСКОЙ) ФИКСАЦИИ ПИЛЬНОЙ БАЛКИ.

Фиксация пильного портала в зоне вертикального реза осуществляется вручную механически.


ПРИНЦИП РАБОТЫ СТАНКА.

Станок имеет цифровые горизонтальную и вертикальную системы измерения при пилении.

При пилении по горизонтали оператор при помощи джойстика на пульте управления станка устанавливает необходимую

высоту/размер пиления, нажимает кнопку распила и станок автоматически выполнит распил и автоматически вернется

в исходное положение.

При пилении по вертикали оператор должен выбрать базу фиксации пильной балки на станке и зафиксировать пильную

балку (фиксация пневматическая).

Затем оператор устанавливает нужный размер реза при помощи упора и цифровой индикации размера.

Затем оператор нажимает кнопку распила и станок автоматически выполнит распил и автоматически вернется в исходное

положение.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Передвижение опорного стола – автоматическое.

- Мощность электродвигателя – 3 кВт, 380-400 В, 50 Гц.

- Скорость вращения электродвигателя 3000 об/мин.

- Скорость вращения основного пильного диска 5800 об/мин.

- Скорость вращения подрезного пильного диска 7800 об/мин.

- Максимальная высота реза 2100 мм.

- Максимальная длина реза 4100 мм.

- Максимальная толщина разрезаемого материала 42 мм.

- Размеры основного пильного диска 250х30х3,2 Z=80.

- Размеры подрезного пильного диска 80х2,8-3,6 Z=20.

- Габаритные размеры ДхВхШ = 5500 х 3000 х 2200 мм.

- Вес 1000 кг.


Производитель BALA MAKINA, Турция.
