DPM KS 2151

BALA DPM KS 2151.

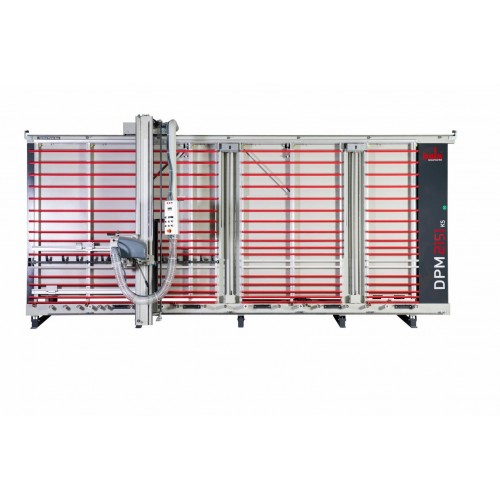

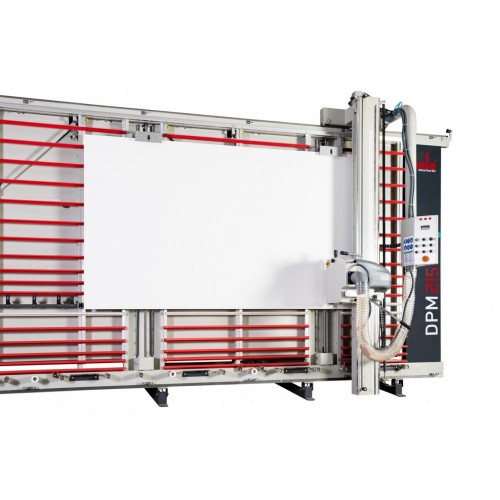

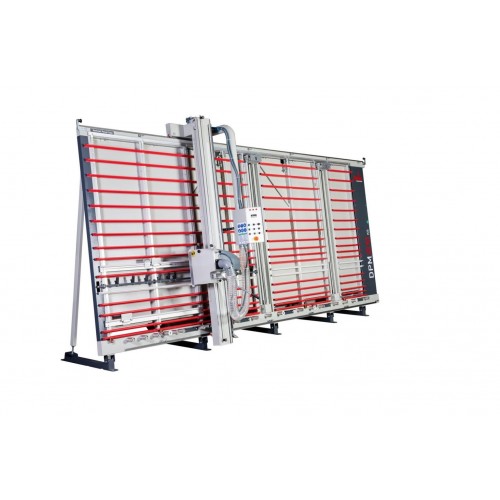

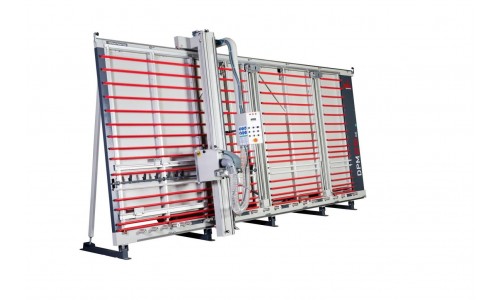

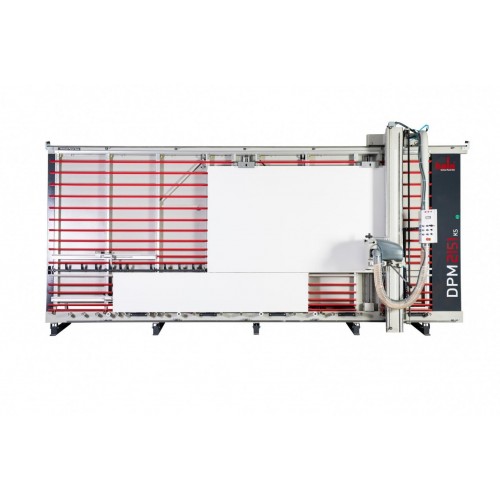

Вертикальный форматно-раскроечный станок.

НАЗНАЧЕНИЕ:

Станок предназначен для раскроя облицованных шпоном ДСП и МДФ, облицованной меламином ДСП,

пластика, акрила, щитов из массива древесины, полимеров, ПВХ, OSB, комбинированных материалов и т.д.

Станок оснащен подрезной пилой для исключения сколов на нижней части облицованных панелей.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству столярно-строительных изделий, корпусной мебели, а также торговые точки,

оказывающие услуги распила материалов.

Выдвижная конструкция подрезной пилы позволяет быстро, точно и без сколов раскраивать облицованные плитные материалы

и заметно облегчает работу оператора, при необходимости пила может быть отключена. Станок оборудован автоматической

рамой для отвода направляющих от пропила, аспирационным патрубком и роликами для облегчения подачи материала,

что позволяет увеличить производительность оборудования.

Вертикальная компоновка дает возможность выдерживать точную геометрию пропила, благодаря перемещению пильного узла

вместо перемещения заготовки.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Раскрой древесных материалов на мебельных и деревообрабатывающих, а также домостроительных предприятий,

например распиловка облицованного и необлицованного МДФ, ДСтП, столярного щита, фанеры, тамбурата, плит OSB и т.п.

Рекламное производство- станки активно применяются для раскроя полимерных листовых материалов больших форматов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

БОЛЬШИЕ ГАБАРИТЫ ДЕТАЛИ И ЭКОНОМИЯ ПЛОЩАДЕЙ.

Вертикальная компоновка рабочего стола позволяет значительно сократить площадь, необходимую для операции раскроя.

Рабочий стол станка позволяет раскраивать листы размером 5100 х 2220 мм (2100 мм – с подрезной пилой).

Опционально: возможно изготовление станка с длиной распила до 6 м.

ОСНОВНАЯ И ПОДРЕЗНАЯ ПИЛЫ.

Обеспечивают качественный рез ламинированных плит.

Конструкция пильного узла позволяет отключать и выводить

подрезную пилу из зоны обработки если это необходимо.

ВЫСОКАЯ ТОЧНОСТЬ РАСКРОЯ.

Жесткая конструкция и усиленные направляющие позволяют выдерживать точность 0,1 мм на 1 м реза

(соответствует европейскому стандарту DIN 875/1).

УПОР ДЛЯ МАЛОГАБАРИТНЫХ ДЕТАЛЕЙ.

Для базирования небольших деталей в станке предусмотрен промежуточный упор.

ЗАКАТНЫЕ РОЛИКИ.

Для удобства перемещения материала в рабочую зону, станок оснащен алюминиевыми роликами качения в нижней части

станка. Они же служат опорной базирующей поверхностью.

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ.

Благодаря системе перемещения пильного узла относительно листа материала без его перебазирования производительность

станка может достигать до 80 листов в 8-часовую смену. Перенастройка положений легко осуществляется вручную.

ЗАЩИТА ОТ ПОВРЕЖДЕНИЯ НАПРАВЛЯЮЩИХ.

Опорные силиконовые планки имеют возможность автоматически перемещаться в вертикальной плоскости для

предотвращения их пропила при попадании в зону резания при горизонтальном раскрое.

ЭЛЕКТРОННЫЕ ДИСПЛЕИ УКАЗАНИЯ РАЗМЕРОВ В БАЗОВОЙ КОМПЛЕКТАЦИИ.

В модели ED уже в базовую комплектацию включены блоки цифровой индикации размеров по горизонтали и вертикали.

Позволяют более точно выставлять размеры и снизить влияние «человеческого фактора».

СИСТЕМА ПНЕВМАТИЧЕСКОЙ ФИКСАЦИИ В БАЗОВОЙ КОМПЛЕКТАЦИИ.

В модели ED фиксация пильного портала в зоне вертикального реза осуществляется за счет срабатывания пневмоцилиндра.

Управление системой фиксации осуществляется с пульта управления.

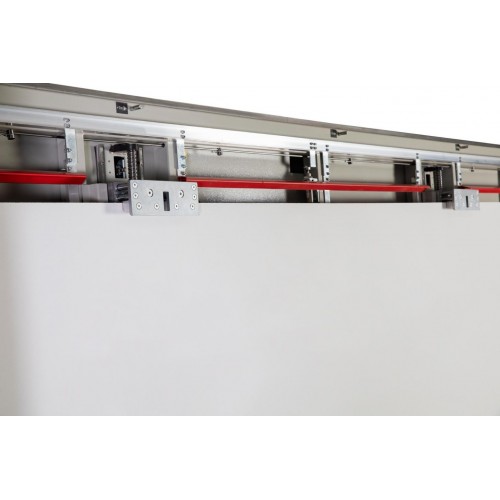

ПНЕВМАТИЧЕСКИЕ ЗАХВАТЫ ЛИСТА.

В модели KS в базовую комплектацию входят пневматические захваты для подъёма листа материала над нижними роликами.

Это позволяет производить подрезку листа по нижнему торцу для получения первой базирующей поверхности.

Толщина зажатия 0-60 мм.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Пневматическая фиксация пильного портала (пильной балки).

- Передвижение опорного стола – автоматическое.

- Мощность электродвигателя – 3 кВт, 380-400 В, 50 Гц.

- Скорость вращения электродвигателя 3000 об/мин.

- Скорость вращения основного пильного диска 5800 об/мин.

- Скорость вращения подрезного пильного диска 7800 об/мин.

- Максимальная высота реза 2100 мм.

- Максимальная длина реза 5100 мм.

- Максимальная толщина разрезаемого материала 60 мм.

- Размеры основного пильного диска 250х30х3,2 Z=80.

- Размеры подрезного пильного диска 80х2,8-3,6 Z=20.

- Габаритные размеры ДхВхШ = 6200 х 3000 х 2200 мм.

- Вес 900 кг.

Производитель BALA MAKINA, Турция.
