Yilmaz AIM 4220
4-х осевой центр с ЧПУ
1. ОБЩИЕ СВЕДЕНИЯ.
AIM 4420 - это 4-осевой обрабатывающий центр с сервоуправлением, который предназначен для
сверления, нарезания канавок, вырубки углов, нарезания резьбы (опционально), фрезерования и т. д. для
всех видов алюминиевых и ПВХ-профилей, легких сплавов в целом и тонкостенных стальных
профилей.
Доступно автоматическое распознавание и позиционирование зажима (с программным обеспечением CAMPROX).
Передняя часть станка закрыта подвижной дверцей с прозрачными плексигласовыми окнами,
благодаря чему оператор может легко следить за процессом обработки детали. Эта дверь также
обеспечивает безопасность для оператора.
2. ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ.
2.1. Основные характеристики:
- Предназначен для выполнения операций на трех поверхностях профилей, таких как отверстия,
фрезерование, резка пилой, нарезание резьбы (опция), сверление и др.
- Система автоматизации ЧПУ, обеспечивающая управление движением на 4-х осях.
- Линейный тип магазина для 10 стандартных инструментов и пильного диска Ø180 мм.
- Возможность нарезания резьбы (опция, M4-M10) благодаря шпинделю с энкодером (только модели AIM 4420T или AIM 7420T).
- Автоматическое распознавание зажима и позиционирование зажима.
- Система смазки распылительного инструмента с ЧПУ.

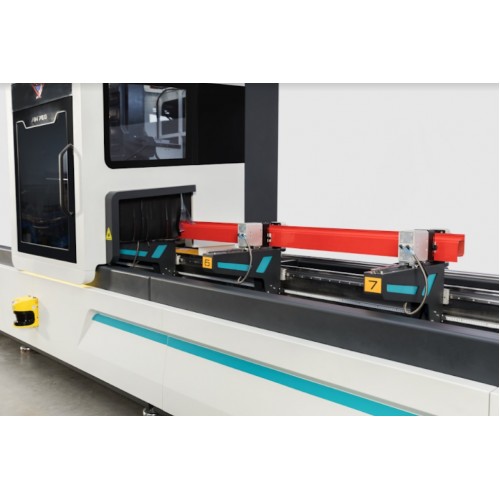

- 4 шт. (AIM 4420) автоматических зажима, используемых для захвата заготовки
(количество зажимов может быть увеличено в качестве опции).
- 2-x пневматических упора, используемых для установки заготовки в направлении Х.
- 21-дюймовый цветной сенсорный экран.
- Импорт программ через флеш-карту.
- Техническая поддержка путем удаленного подключения.
- Стандартный язык программирования код ISO ‘G’.
- Специальный звукоизоляционный кожух вокруг фрезерного шпинделя.
- Система смазочных картриджей для осей X, Y и Z.
- Многоязычная поддержка.
- Прочная стальная конструкция кузова и динамические портальные характеристики.
- Светодиодное освещение.
- Максимальные габариты обрабатываемых заготовок 4020х350х200 мм.
2.2. Технические характеристики:
- Нарезание резьбы шпинделем с энкодером (опция, M4-M10): Только модели AIM 4420T или AIM 4720T.
- Рабочая зона:
Ось-X (мм): 4020.
Ось-Y (мм): *350 * В случае использования 4-х осей это 200 мм.
Ось-Z (мм): 200.
Ось-A: +/-110°.
- ЭЛЕКТРОШПИНДЕЛЬ:
Макс. скорость (об/мин): 20000.
Макс. мощность с S6 (кВт) S1: 7.
S6: 8.7.
Конус шпинделя: HSK F- 63.
- АВТОМАТИЧЕСКИЙ МАГАЗИН ИНСТРУМЕНТОВ:
Емкость инструмента: 11 шт.
Тип автоматического магазина инструментов: Линейный тип.
Пильный диск, диаметр (мм): опционально 180.
Максимальный вес инструмента (кг): 3.
Максимальная длина инструмента (мм): 90.
- ФУНКЦИИ:
Многокомпонентные операции (сверление, нарезание канавок, вырубка углов, фрезерование): да.
- ОБРАБАТЫВАЕМЫЕ ПОВЕРХНОСТИ:
С прямым инструментом (верх + боковые грани + концы): 1+2.
С режущим инструментом (верх + боковые поверхности + концы): 1+2.
- СКОРОСТЬ ПОДАЧИ:
Скорость осей (м/мин): Ось -X: 60 / Ось -Y: 50 / Ось -Z:40 / Ось-A:12.6 °/сек.
4-осные серводвигатели (кВт): Ось -X: 1.45 / Ось -Y:0.66 / Ось -Z:1.45 / Ось - A:0.66.
- ОБЩЕЕ:
Вес нетто/брутто (кг): 2850 / 3050.
Размеры упаковки (Ш х Д х В) (мм): 2200x6100x2400.
Требуется подача сжатого воздуха (бар): 6.
Напряжение-частота: 400V 3P-50/60 Гц.
Общая мощность (кВт): 11.6.
- ЗАЖИМ РАБОЧЕЙ ДЕТАЛИ:
Стандартное количество зажимов: 4 шт.
Максимальное загружаемое количество зажимов: 6 шт. - опционально.
Зажимы позиционируются через ось X: Автоматически.
3. ОСОБЕННОСТИ ОБРАБАТЫВАЮЩЕГО ЦЕНТРА.
Части обрабатывающего центра следующие:
- Моноблочный обрабатывающий центр, изготовленный из стального профиля.
Главный фрезерный агрегат: 8,7 кВт (макс.), Двигатель HSD-HİTECO, 20 000 об/мин.
- Магазин инструмента, где можно разместить 11 наборов инструментов и защитная крышка (10 шт. для концевых фрез + 1 для пильного диска + 1 опционально).
- Шумоизоляционный кожух вокруг фрезерного шпинделя.
- Блок охлаждения инструмента с контроллером PLC.
- 4 шт. автоматически управляемых зажимов для удержания заготовки.
- 2 шт. пневматических упора для базирования заготовок по оси Х.
- Пильный диск Ø180 в сборе с держателем (опционально).
4. ЧИСЛОВОЕ ПРОГРАММНОЕ УПРАВЛЕНИЕ.
4.1. Аппаратное обеспечение числового управления.
Каждое аппаратное обеспечение числового управления включает в себя следующие компоненты.
- Процессорная плата Intel Atom E3815.
1460 МГц, одноядерный.
1 ГБ памяти DDR3 SDRAM.
512 кБ L2 кэш-памяти.
1 шт. USB3.0 и 1 шт. USB2.0 порт.
21 ’’ цветной сенсорный экран.
2 порта Ethernet для подключения к сети.
Панель управления для 3 осей и скорости шпинделя.
4.2. Программное обеспечение для числового контроля.
Программное обеспечение для числового управления обеспечивает управление следующими функциями:
- Отображение положения осей на экране, зажимов, скорости вращения шпинделя, ручное
управление осями, автоматическая смазка, охлаждение, поддержка профиля, защитная дверь машины и т. д.
- Таблица инструментов: используется для хранения параметров инструмента, а также для коррекции параметров.
- Таблицы настройки ЧПУ: параметры станка, которые позволяют проводить техническое
обслуживание (осевая длина, начало координат, количество зажимов, количество магазинов, значения смещения).
5. ПРОГРАММИРОВАНИЕ CAMPROX.
Программное обеспечение CAMPROX Cam Quix позволяет генерировать специфические для пользователя операции с кодами ISO G, после чего программа может быть передана на станок.
Язык программирования ISO обеспечивает не только простоту программирования для любых операций на станке (сверление, долбление, распиливание,
нарезание резьбы и т. д.), но также удобство управления всеми функциями станка, такими как автоматическое перемещение зажимов и т. д.
СТАНОК ИЗГОТОВЛЕН В СООТВЕТСТВИИ С НОРМАТИВАМИ СЕ.
Производитель YILMAZ, Турция.
