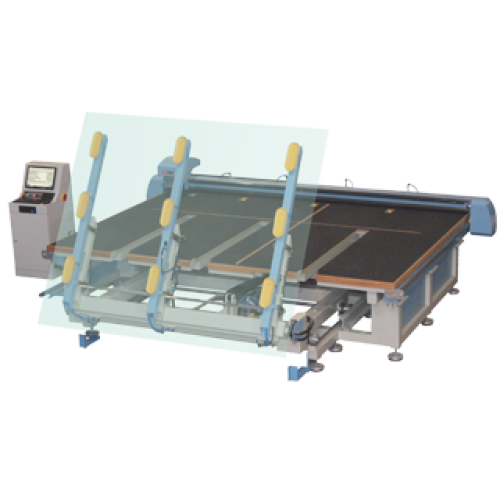

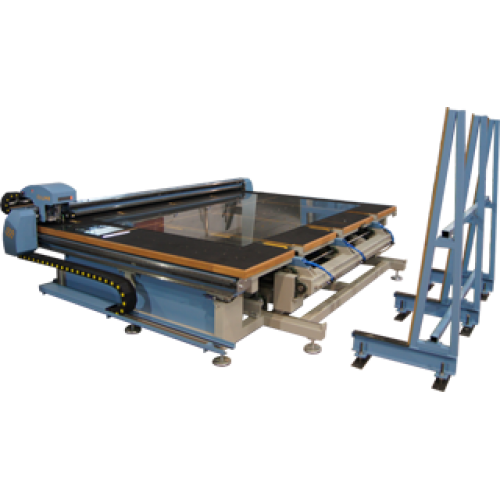

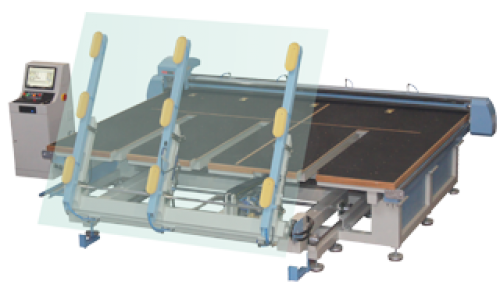

Автоматический стол LCKM для раскроя стекла

Назначение

Автоматический стол с ЧПУ для предназначен для прямолинейного и фигурного раскроя стекла толщиной от 4 до 12 мм.

Технические характеристики:

- максимальный  размер стекла - 3660x2550 мм;
- толщина стекла – от 4 до 12 мм;
- точность раскроя ± 0,25 мм;
- максимальная скорость холостого хода - 140 м/мин;
- рабочая скорость (зависит от режущего инструмента с алмазом и траектории реза) - 70–100 м/мин;
- давление в гидросистеме - 100 бар;
- давление в пневмосистеме - 7 бар;
- расход воздуха: 300 л/мин;
- установленная электрическая мощность - 16 кВт;
- 3 серводвигателя 3*0,75 кВт = 2,25 кВт;
- 2 двигателя вентиляторов: 5,5 кВт;
- 1 двигатель гидронасоса 1,5 кВт;
- макс, габариты (без стойки ЧПУ) - 4776х4775 мм;
- высота рабочего стола 920 мм;
- вес – 2400-2500 кг;

Общие сведения о станке:

- имеет функцию прямолинейной и криволинейной резки стекла;
- оснащён системой автоматической резки стекла под прямым углом.
- оснащён вентиляторами для создания воздушной подушки над поверхностью стола.
- оснащен линейками (планками) для ломки стекла. Одна по оси X и одна по оси Y.
- имеет функцию распознавания кромки стекла осуществляется с помощью специального высокоточного датчика;
- оснащён оптимизацией — Perfect Cut (Италия);
- управляется с помощью ПК с мощным программным обеспечением LIVA CNC;
- серводвигатели марки Delta;
- оснащён системой контроля масла для резки стекла;
- оснащён высококачественной системой очистки;
- станок выключается при попадании алмаза на поверхность стола;
- оснащён функцией низкого давления воздуха (если давление сжатого воздуха падает ниже рабочего, то станок отключается);
- оснащён металлическим алмазным резцом для резки стекла (Bohhle);
- оснащен пропорциональным клапаном для автоматической регулировки давления резца в процессе резки в зависимости от толщины стекла;
- оснащён косозубыми шестернями и зубчатой передачей;
- оснащён режущей балкой которая перемещается при помощи двух электродвигателей (серводвигателей), которые расположены по краям балки.
- режущая балка оснащена вакуумными присосками для перемещения стекла по столу станка;
- может резать плоское стекло, зеркало, стекло с низкоэмиссионным покрытием, ламинированное стекло (но необходимо переворачивать стекло и резать заново).

Комплектация:

Программа оптимизации раскроя стекла «Perfect Cut»(Италия) с библиотекой форм раскроя и русским языком.
Импорт чертежей своих форм стекла в формате dxf в библиотеку форм программы «Perfect Cut».
Телесервис (связь со станком через «Интернет»  для обновления программы, для  диагностики  и устранение возможных неполадок).
Узел снятия (зачистки) Low-E покрытия.
Консоль с гидравлическим приводом и вакуумными присосками для автоматической загрузки листа стекла на стол станка  с тележки;
Тележка для стёкол, для подачи к столу станка – 1 шт.

Страна происхождения: Турция
