Станок предназначен для распиловки брёвен и бруса на пиломатериалы необходимых размеров.
Назначение

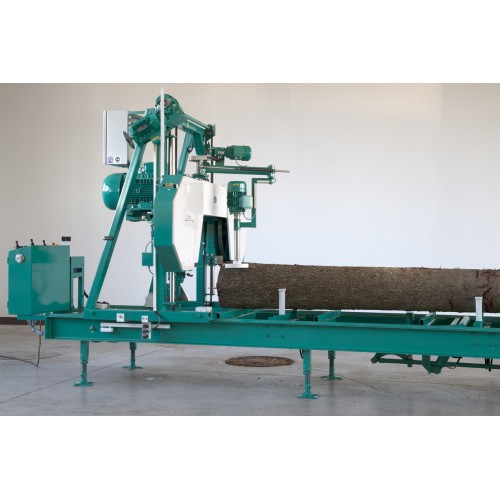

Стационарный горизонтальный ленточнопильный станок предназначен для распиловки брёвен и бруса на пиломатериалы необходимых размеров.
Технические характеристики
- мощность главного электродвигателя, кВт: 15;
- мощность электродвигателя для установки высоты пиления, кВт: 1,5;
- диаметр шкивов, мм: 620;
- натяжение ленты - гидравлическое;
- максимальный диаметр бревна, мм: 800;
- максимальная длина бревна, мм: 6500 или 7500(под заказ возможно изготовление станка для длины распиливаемого бревна до 12 м) ;
- длина ленточной пилы, мм: 4520;
- ширина ленточной пилы, мм: 35/40;
- скорость подачи до 12 м/мин;
- длина рамы, мм: 8 000 или 9 000 *;
- ширина, мм: 2100;
- высота, мм: 1700;
- высота с опорными ногами, мм: 2050мм.
* - Стандартно изготавливаются станки для длины бревна 6 500 мм и 7 500 мм. По желанию заказчика возможно изготовления станков для большей длины брёвен.
Одна из особенностей ленточнопильных станков «Tehnika Auce» – вход ленточной пилы в бревно под углом, при пилении, что увеличивает качество получаемых пиломатериалов.

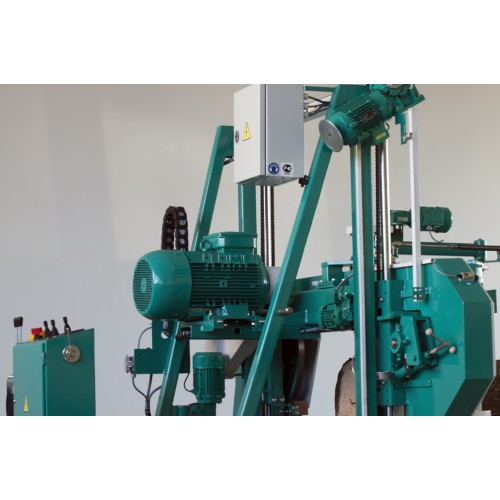

Подъем и опускание пильного узла осуществляется по двум вертикальным хромированным направляющим круглого сечения при помощи цепной передачи, что обеспечивает хорошую жесткость конструкции и плавность хода.
Рама станка, по которой перемещается пильная каретка, имеет цельную сварную конструкцию (не секционная) и изготовлена из толстостенных металлических профилей, что обеспечивает высокую жёсткость станка и точность пиления.
В конструкции станков применяются высококачественные комплектующие:
- редуктора с двигателями «TOS ZNOJMO», Чехия;
- гидравлические распределители и гидростанции итальянского производства;
- широко известные подшипники «SKF»;
- электрические комплектующие европейского производства.
Базовая комплектация станка
1.Регулируемые опоры для рамы - (1 комплект).
2.Механизированная регулировка высоты пиления.
3.Гидравлический кантователь(для быстрого поворота бревна) – (1 шт.).
4.Гидравлические зажимы – (4 шт.).
5.Устройство для компенсации конусности бревна – (2 шт).
6.Гидравлические угловые упоры (выдвигаемые в вертикальном направлении стержни) – (2 шт.).
Опциональное оснащение
1.Удлинение рамы станка до 9 000 мм (для максимальной длинны распила брёвен 7 500 мм).
2.Дополнительный комплект гидравлических зажимов.
3.Дебаркер (делает надрез на коре бревна перед входом ленточной пилы, что продлевает ресурс ленточной пилы от заточки до заточки).
4.Электрический привод хода каретки и перемещения натяжного ролика(на раме).
5.Электрический привод хода каретки и перемещения натяжного ролика (на каретке).
6.Контролер позицирования (включает в себя и функции электронной линейки).
Предназначен для быстрой и точной автоматической настройки требуемой толщины распила. Экономит время и повышает точность распила. После настройки параметров (высоты подьёма пильной ленты от рамы станка, толщины пропила) на панели управления, пильный узел автоматически передвигается в заданное положение, таким образом исключены ошибки, возникающие при настройке толщины доски вручную. Имеется возможность запрограммировать 6 наиболее часто используемых толщин выпиливаемых пиломатериалов.
7.Электронная линейка. Предназначена для быстрой и точной настройки необходимой толщины срезаемого слоя. На дисплее отображается с точностью до 0,1 мм передвижение пильного узла. Отображается высота подьёма пильной ленты от нулевой точки рамы станка. (Требуется подводка пильного узла вручную при точном выставлении толщины выпиливаемой доски.
8.Электронная линейка с частотным преобразователем (обеспечивает плавное перемещение и точное выставление необходимой высоты пропила). Предназначена для быстрой и точной настройки необходимой толщины срезаемого слоя. На дисплее отображается с точностью до 0,1 мм передвижение пильного узла. Отображается высота подъёма пильной ленты от нулевой точки рамы станка.
9.Кабельный туннель.
10.Пильный двигатель мощностью 15 кВт.
11.Блок динамического торможения пильного двигателя.
12.Конструкция станка для использования ленточных пил шириной 50 мм или 60 мм.
13.Гидравлический загрузчик брёвен на раму станка
Производитель SIA«TEHNIKA AUCE», Латвия
