Фильтровентиляционная установка ФВУ-1200-ФК

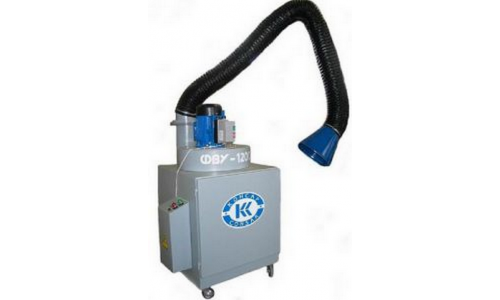

Фильтровентиляционная установка ФВУ-1200-ФК.

Установка вентиляционная пылеулавливающая ФВУ-1200-ФК с поворотным устройством ПВУ-

КС-2Н-160, оснащена колесами для свободного перемещения по цеху.

Назначение установки.

Установка ФВУ предназначена для удаления и очистки воздуха от аэрозолей и пыли,

образующихся в процессе сварки, плазменной и газовой резки, зачистки, шлифовки металлов,

шлифовки керамики, камня и возврата очищенного воздуха обратно в рабочее помещение.

Общие характеристики.

- В установке ФВУ-1200-ФК применен новый высоконапорный вентилятор, позволяющий

обеспечить производительность 1200 м3/час с вытяжным поворотным устройство ПВУ-КС-2Н-160.

- Установка оборудована одним поворотно-вытяжным устройством, которое вращается вокруг

своей оси на 360?, что позволяет зафиксировать воздухозаборную воронку в любом пространственном положении обслуживаемой зоны.

- Загрязненный воздух через поворотно-вытяжное устройство поступает в камеру предварительной очистки,

направляется на искроотбойник (искроуловитель), при этом крупные частицы оседают в специальной камере - уловителе.

Затем поток проходит через фильтрующий картридж, на поверхности которого оседают оставшиеся аэрозоли, а очищенный воздух,

направляется обратно в производственное помещение.

- Картриджный элемент находится в специальном легкосъёмном контейнере, время замены картриджа составляет не более 5 мин.

- Корпус установки покрыт порошковой эмалью толщиной 90 мкм.

- Установка ФВУ-1200-ФК оснащена поворотными колесами большого диаметра, что позволяет легко перемещать установку по цеху.

- Применение специального шумоизолирующего кожуха позволяет снизить уровень шума до 72-74 Дб.

- Фильтровальный элемент изготовлен из Материала JPX255-B-S –TFM, Дания.

Технические характеристики.

- производительность с поворотным устройством 2 м.: 1200 м?/час;

- степень очистки от твердой фазы сварочного аэрозоля: 99 %;

- класс очистки: F9;

- температура очищаемых газов: до 600С;

- площадь картриджа из полиэстера: 10 м2;

- количество поворотно-вытяжных устройств: 1 шт.;

- длина поворотно-вытяжного устройства: 2 м;

- потребляемая мощность: 1,5 кВт;

- напряжение силовых цепей: 380В/50Гц (трехфазное);

- габаритные размеры: 850х790х1500 мм;

- масса: 101 кг (без ПВУ).

Комплектация ФВУ-1200-ФК:

- корпус установки: 1 шт.;

- вентилятор с пускателем: 1 шт.;

- поворотно-вытяжное устройство 2м O 160 мм: 1 шт.;

- картриджный фильтр из полиэстера: 1 шт.;

- шумоизоляционный кожух: 1 шт.;

- металлический пылесборник: 1 шт.;

Картриджный фильтр из полиэстера – зависит от концентрации отходов в очищаемом воздухе и

составляет, примерно, 6000 часов.

Производитель КОНСАР, Россия.
