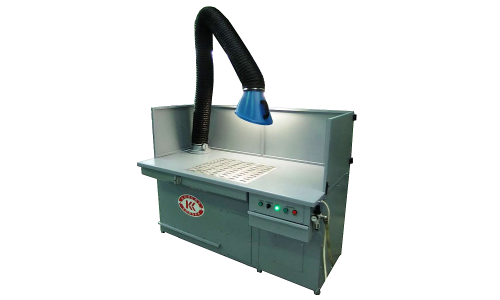

Стол сварщика УВП-СТ-ССВ-ФК-1200

Стол сварщика УВП-СТ-ССВ-ФК-1200.

Назначение:

Стол сварщика предназначен для применения как стационарный пост сварки, позволяющий

проводить продолжительные сварочные работы в закрытых помещениях, удаления и очищения

воздуха от сухой, не склонной к слипанию пыли и дыма, возникающих во время сварочных работ.

Стол сварщика обеспечивает:

- удаление загрязненного воздуха через колосниковую решетку столешницы или поворотно-

вытяжное устройство или обоими способами одновременно;

- двухступенчатую очистку воздуха с эффективностью >99 %;

- регенерацию фильтрующего материала сжатым воздухом;

- накопление отходов в металлическом пылесборнике;

- возврат очищенного воздуха обратно в рабочее помещение.

Устройство:

1. Фильтрующий элемент (картридж).

2. Накопитель отходов фильтровальной камеры.

3. Привод регулирующей заслонки колосниковой решётки.

4. Колосниковая решётка.

5, 15. Съёмная панель.

6. Ресивер.

7. Электропневмоклапан.

8, 10. Сервисный люк.

9. Блок управления.

11. Инструментальный ящик.

12. Фильтр влагомаслоотделитель с регулятором давления.

13. Сальник ввода питающего провода.

14. Клемма.

16. Вентилятор.

17. Зажим защитного заземления.

18. Защитный экран.

19. Светильник.

20. Поворотно-вытяжное устройство (ПВУ).

21. Привод регулирующей заслонки ПВУ.

Технические характеристики:

- производительность по воздуху: 1200 м?/ч;

- количество картриджных фильтров: 1 шт.;

- общая площадь фильтрующей поверхности: 15 м2;

- фильтрующий материал: полиэстер;

- минимальный размер улавливаемых частиц: 0,2 мкм;

- степень очистки: 99,9 % для частиц более 0,2 мкм;

- срок эксплуатации картриджа: 5000-6000 час;

- класс очистки: F9;

- температура очищаемых газов: до 700С;

- тип системы регенерации: регенерация сжатым воздухом;

- способ регенерации: импульсная продувка;

- давление сжатого воздуха в ресивере, не более: 0,4 МПа;

- расход сжатого воздуха на один импульс: 24 нл/мин;

- радиус действия поворотно-вытяжного устройства: 2 м;

- система выгрузки отходов: металлический пылесборник;

- мощность вентилятора: 1,5 кВт;

- уровень шума, не более: 80 Дб(A);

- напряжение питания пульта управления: 24В;

- габаритные размеры: 600 х 1613 х 1330 мм;

- масса, не более: 240 кг.

Принцип действия.

1. В столе сварщика реализован принцип двухступенчатой системы очистки. Газопылевой поток

через колосниковую решетку столешницы или вытяжное устройство попадает в пылеосадочную

камеру, где расширяется, снижает скорость, при этом происходит осаждение крупных фракций пыли и ее осыпание в пылесборник, далее воздух проходит через фильтрующий картридж тонкой очистки из полиэстера, и выбрасывается наружу через решётку в задней стенке стола.

2. По мере накопления частиц на поверхности картриджа повышается сопротивление фильтра,

ухудшается режим фильтрации. Для поддержания режима фильтрации в требуемых пределах

производится регенерация фильтра импульсами сжатого воздуха до достижения заданных параметров.

3. Система регенерации предназначена для поддержания номинальной газопроницаемости

фильтрующего элемента путём своевременной очистки их от пыли. Регенерация производится

импульсами сжатого воздуха, которые по сигналам системы управления подаются в фильтрующий

элемент в направлении, противоположном направлению грязного потока воздуха.

4. Режимы работы системы регенерации:

1) «Ручной» - регенерация производится при нажатии кнопки «ОЧИСТКА»;

2) «По остановке вентилятора» - регенерация производится автоматически при нажатии кнопки

«СТОП» с задержкой подачи управляющего импульса на 10 с.

Комплектация:

- стол – 1 шт.;

- поворотно-вытяжное устройство – 1 шт.;

- фильтрующий картридж – 1 шт.;

- вентилятор – 1 шт.;

- фильтр влагомаслоотделитель с регулятором давления – 1 шт.;

- лампа освещения люминесцентная – 1 шт.;

- штора защитная – 1 шт.;

- металлический пылесборник – 1 шт.;

- механизм импульсной продувки фильтров сжатым воздухом – 1 шт.;

- пульт управления регенерацией (ПУР) – 1 шт.

Производитель КОНСАР, Россия.
